V8-pwn入门(3)——Inline-Cache、GC、JIT

0x00 Inline Cache🗺️

概念

Inline Cache 是一种基于历史访问模式的缓存技术，主要用于加速以下操作：

• 属性访问（如 obj.prop）
• 方法调用（如 obj.method()）
• 属性设置（如 obj.prop = value）
• 全局变量访问

那么这种缓存是怎么实现的？🤔其实就是之前提到的Hidden Class(也就是Map)，以属性访问为例，对于一个obj的map，如果想访问obj.X，我们可以缓存obj的Map，而obj.X作为一个name property在Map中properties array的偏移是固定的，因此可以直接取出，不用再用X这个key去Map中的properties array检索，从而加速属性访问

分类

• 0 uninitialized：未初始化
• . premonomorphic：单态之前
• 1 monomorphic：单态
• ^ recompute handler：重新计算处理器
• P polymorphic：多态
• N megamorphic：巨型缓存状态
• G generic：通用

基本过程

具体可参考https://mp.weixin.qq.com/s/mbJJAiGz0OAd2IOc8K5Mkg ?

简单来说，只有在第二次访问obj.X时（第二次产生IC-Miss），会编译生成IC-Hit Handler，把IC-Hit Handler和Map加入缓存，之后第三次访问obj.X速度会大大提升。

image-20241117180023224

Monomorphic(单态）

此时需要缓存的只有一种map，也就是说一个object被定义后，不会添加/删除property，也就不会改变Hidden Class(Map)

举个例子🌰

// 利用--print-bytecode可以看字节码
let o = {sloth : 1440};
function getSloth(obj) {
	return obj.sloth;
}
for(let i=0;i<20;i++)//触发inline Cache
	getSloth(o);
%DebugPrint(getSloth);
%SystemBreak();
//output
[generated bytecode for function: getSloth]
Parameter count 2
Register count 0
Frame size 0
   41 E> 0x1ebf58a1fb42 @    0 : a5                StackCheck
   61 S> 0x1ebf58a1fb43 @    1 : 28 02 00 00       LdaNamedProperty a0, [0], [0]
   67 S> 0x1ebf58a1fb47 @    5 : a9                Return
Constant pool (size = 1)
0x1ebf58a1faf1: [FixedArray] in OldSpace
 - map: 0x336a62180801 <Map>
 - length: 1
           0: 0x1ebf58a1f229 <String[#5]: sloth>
Handler Table (size = 0)
0x1ebf58a1f611 <JSFunction getSloth (sfi = 0x1ebf58a1f371)>

可以看到生成的字节码很简单，就是用一个LdaNamedProperty

在V8源码src/interpreter/interpreter-gengerator.cc有解释LdaNamedProperty的使用规范

// LdaNamedProperty <object> <name_index> <slot>
//
// Calls the LoadIC at FeedBackVector slot <slot> for <object> and the name at
// constant pool entry <name_index>.

具体来说第一个参数就是要访问的object，第二个是name object的name在常量池中的index，第三个参数是个slot，主要是指明调用 FeedBackVector中的哪个LoadIC

我们可以跟进一下看看这个FeedBackVector

pwndbg> job 0x1ebf58a1f611 //先看看Function
0x1ebf58a1f611: [Function] in OldSpace
 - map: 0x0058089003b9 <Map(HOLEY_ELEMENTS)> [FastProperties]
 - prototype: 0x1ebf58a02109 <JSFunction (sfi = 0x76000683b29)>
 - elements: 0x336a62180c71 <FixedArray[0]> [HOLEY_ELEMENTS]
 - function prototype:
 - initial_map:
 - shared_info: 0x1ebf58a1f371 <SharedFunctionInfo getSloth>
 - name: 0x1ebf58a1f241 <String[#8]: getSloth>
 - formal_parameter_count: 1
 - kind: NormalFunction
 - context: 0x1ebf58a1f5d9 <ScriptContext[5]>
 - code: 0x176fcf304101 <Code BUILTIN InterpreterEntryTrampoline>
 - interpreted
 - bytecode: 0x1ebf58a1fb09 <BytecodeArray[6]>
 - source code: (obj) {
	return obj.sloth;
}
 - properties: 0x336a62180c71 <FixedArray[0]> {
    #length: 0x0760006804b9 <AccessorInfo> (const accessor descriptor)
    #name: 0x076000680449 <AccessorInfo> (const accessor descriptor)
    #arguments: 0x076000680369 <AccessorInfo> (const accessor descriptor)
    #caller: 0x0760006803d9 <AccessorInfo> (const accessor descriptor)
    #prototype: 0x076000680529 <AccessorInfo> (const accessor descriptor)
 }

 - feedback vector: 0x1ebf58a1fb79: [FeedbackVector] in OldSpace //🌟跟进
 - map: 0x336a62180c11 <Map>
 - length: 2
 - shared function info: 0x1ebf58a1f371 <SharedFunctionInfo getSloth>
 - optimized code/marker: OptimizationMarker::kNone
 - invocation count: 20
 - profiler ticks: 0
 - slot #0 LoadProperty MONOMORPHIC {
     [0]: [weak] 0x00580890ab39 <Map(HOLEY_ELEMENTS)>
     [1]: 836
  }
pwndbg> job  0x1ebf58a1fb79 //看看FeedbackVector
0x1ebf58a1fb79: [FeedbackVector] in OldSpace
 - map: 0x336a62180c11 <Map>
 - length: 2
 - shared function info: 0x1ebf58a1f371 <SharedFunctionInfo getSloth>
 - optimized code/marker: OptimizationMarker::kNone
 - invocation count: 20
 - profiler ticks: 0
 - slot #0 LoadProperty MONOMORPHIC {
     [0]: [weak] 0x00580890ab39 <Map(HOLEY_ELEMENTS)> //最后被调用的LoadIC，其实是个Map
     [1]: 836
  }
pwndbg> job 0x00580890ab39 //看看Map，可以发现是某个Object的map
0x580890ab39: [Map]
 - type: JS_OBJECT_TYPE
 - instance size: 32
 - inobject properties: 1
 - elements kind: HOLEY_ELEMENTS
 - unused property fields: 0
 - enum length: invalid
 - stable_map
 - back pointer: 0x00580890aae9 <Map(HOLEY_ELEMENTS)>
 - prototype_validity cell: 0x076000680609 <Cell value= 1>
 - instance descriptors (own) #1: 0x14305458ddf9 <DescriptorArray[1]> 🌟
 - layout descriptor: (nil)
 - prototype: 0x1ebf58a02091 <Object map = 0x5808900229>
 - constructor: 0x1ebf58a020c9 <JSFunction Object (sfi = 0x760006857e9)>
 - dependent code: 0x336a621802c1 <Other heap object (WEAK_FIXED_ARRAY_TYPE)>
 - construction counter: 0
pwndbg> job 0x14305458ddf9 //看看descriptors ，也就是存property的地方
0x14305458ddf9: [DescriptorArray]
 - map: 0x336a62180271 <Map>
 - enum_cache: empty
 - nof slack descriptors: 0
 - nof descriptors: 1
 - raw marked descriptors: mc epoch 0, marked 0
  [0]: #sloth (const data field 0:s, p: 0, attrs: [WEC]) @ Any //就是我们访问的那个obj，属性是sloth

• 可以发现FeedBackVector的slot中其实就是存储了一个个缓存的Map，LdaNamedProperty 调用slot中的[0]，也就对应了触发Inline Cache的obj.sloth的这个obj的Map
• 同时FeedBackVector的slot中还有一个元素slto[1]:836，前面说到触发Inline Cache后，会把IC-Hit Handler和Map加入缓存，这个836就是IC-Hit Handler（Handler是V8封装的指针）
  • IC-Hit Handler 是指当 Inline Cache机制匹配上之前缓存的信息时，直接触发执行的处理逻辑
  • 如果当前操作模式和缓存的信息匹配（IC hit），V8 会直接使用缓存的 Handler 来执行该操作，而不是重新进行属性查找或类型判断。

触发JIT的情况

把循环次数加大到一定数量，就会触发JIT优化，会将hot code直接转换成汇编

let o = {sloth : 1440};
function getSloth(obj) {
	return obj.sloth;
}
for(let i=0;i<100000;i++)//触发inline Cache & JIT
	getSloth(o);

具体汇编逻辑类似

      mov ecx, "sloth"
      mov eax, obj
      cmp [eax + kMapOffset], <cached map of obj> # 首先比较传入函数的object的Map是否与Cache中的Map一致
      jne miss
      mov eax, [eax + kPropertiesOffset]
      mov eax, [eax + <cached offset of property sloth>] #直接根据offset访问property
      jmp done
miss:
			call IC_Miss
done:

polymorphic（多态）

简单来说就是上面的getSloth函数被多次调用，但每次传入的obj的properties都和上次不一致（对标2-4个Map的情况），下面的例子是map1->map2->map1->map2，那么就要生成一系列的map check比较，以判断选择哪个map的Inline Cache

let o = {sloth : 1440};
let o1 = {passion:1, sloth : 1440};
function getSloth(obj) {
	return obj.sloth;
}
for(let i=0;i<100000;i++){//触发inline Cache & JIT
	getSloth(o);
	getSloth(o1);
}

生成的汇编逻辑类似

    mov ecx, "sloth"
    mov eax, obj
    call IC_Polymorphic_sloth

IC_Monomorphic_sloth: #单态情况
    cmp [eax], <map>
    jne miss
    mov eax, [eax + 4]
    mov eax, [eax + <sloth_offset>]
    ret

miss:
    jmp IC_Miss

IC_Polymorphic_sloth: #多态情况
    cmp [eax], <map1> #先比较map1
    jne check2
    mov eax, [eax + 4] #32位下property对应的偏移
    mov eax, [eax + <sloth_offset1>]
    ret

check2:
    cmp [eax], <map2> #再比较map2
    jne miss
    mov eax, [eax + 4]
    mov eax, [eax + <sloth_offset2>]
    ret

miss:
    jmp IC_Miss

Megamorphic（超态）

超过了4个Map（或引擎设计的多态缓存的容量），V8懒得管理了，此时缓存机制切换为通用查找，而非特定类型优化

一些特殊情况——访问一个继承的property

术语补充：

• Receiver 是执行属性访问或方法调用时，实际的目标对象
• Holder 是实际存储目标属性的对象。它表示属性访问时的查找终点

举个例子，下面的js code中，以访问obj2.X为例，实际进⾏属性访问的对象obj2是receiver，⽽真正持有属性X的对象obj是holder。

let obj = {X : 1};
let obj1 = {};
let obj2 = {};
obj2.__proto__ = obj1;
obj1.__proto__ = obj;
print(obj2.X);
//output： 1
//protochain：obj->obj1->obj2

💡学过Web的js原型连污染的应该对这个很熟悉了，js中可以通过设置对象的 __proto__ 属性来动态调整对象的原型链，从而设置或更改一个对象的“父对象”（即它的原型对象）。

因此如果访问obj2的X属性，实际上需要顺着obj2的原型链向上一直找到obj这个holder，而inline Cache也得遵循这个逻辑，所以obj2的inline Cache必须沿着protochain，对链上的每个map都进⾏check。

Inline Cache相关CVE

CVE-2022-1134

https://github.blog/2022-06-29-the-chromium-super-inline-cache-type-confusion/

CVE-2021-38001

https://bugs.chromium.org/p/chromium/issues/detail?id=1260577

https://github.com/vngkv123/articles/blob/main/CVE-2021-38001.md

漏洞根因：Inline Cache的处理程序（也就是IC Handler）在创建时会基于某些假设（例如对象结构Map、原型链状态等）生成优化的代码，因此有机会造成一些类型混淆漏洞。（JIT中也有类似）

🧠TODO：先挖个坑，后面有时间再进行调试分析

0x01 垃圾回收(GC)🗑️

概述

V8中的垃圾回收（GC）与Java的GC类似，都是通过自动内存管理来回收不再使用的对象（也就是HeapObject）。

相较于传统的glibc中的heap管理方式（malloc、free）不一样，V8使⽤mmap来拓展堆空间

GC空间划分

主要是3块

graph LR
  A["Young Generation"]
  B["Old Generation"]
  C["Other"]

根据Object的存活时间，分为Young/Old Generation，除此之外的Other区域不属于任何一个Generation，老版本中Other区域其实是Large Object Space，放一些大小超过一定阈值的Object

Young Generation

结构如下

graph TD
    A[Young Generation] --> B[New Space]
    B --> C[To Space]
    B --> D[From Space]

• New Space

  • 新创建的object都会被放入这里面（除了code object，map object和large object）并受GC管理

• 这块区域使用的GC算法是Cheney’s algorithm（实际上是Cheney’s GC复制算法的改版，From/To Space的功能和原版不一样，源码里相关函数叫Scavenge），需要使用到To Space和From Space，其实这个算法很好理解：

  • 每一个新创建的Object最开始都会被放入To Space

  • 假设出现memory exhaustion（空间耗尽）：To Space已经满了，现在新创建了一个object-sloth，To Space内部如下

    To: obj-a | obj-b | obj-c | ... | obj-end |
    From: Empty

  • 显然To Space放不下了，因此把To Space的内容和From Space交换(因为From Space是空的，相当于清空ToSpace)，然后在From Space中依次判断每个Object是否存活，比如：

    To: Empty
    From: obj-a(alive,root) | obj-b(dead❌) | obj-c(alive,noroot) | ... | obj-end(alive) |

  • 把From Space中alive的Object复制到To Space中，清空From space，然后再重新分配刚刚创建的obj-sloth

    To: obj-a | obj-c | ... | obj-end | obj-sloth |
    From: Empty

怎么判断object是否是alive？🤔

• 首先root objects肯定是alive的，主要包括global objects, built-in objects, local objects within the scope of living等
• 从Old Space（这块在Old Generation中，后面会提到）中可以访问的object也是alive的

Old Generation

结构如下

graph TD
    A[Old Generation] --> B[Old Space]
    A --> C[Code Space]
    A --> D[Map Space]

• Old Space主要用来存放长期alive的Object

  • 在Young Generation的New Space中，经过两次GC仍保留的object就会存到old space中
  • old space发生GC的频率比new space小很多，因此后面构造exp的时候用于内存布局的object可以先放到old space中（之前写*CTF oob exp中先进行两次GC的原因）

• Code Space

  • 主要是放code object的，Code Object 是 V8 中用于存储生成的机器代码的数据结构
  • 可能新手看到这里会有疑问🤔，为什么V8要设计一个存储机器代码的object，这个主要涉及JIT优化，V8会将JavaScript函数（一般是hot code）编译为字节码，优化为机器码后（JIT优化），这些代码片段会被存储为 Code Object，之后再遇到该函数调用可以直接运行机器码，速度更快。
  • 这里面的code object主要是JIT优化产生的，由于是JIT优化都是运行时的，所以对应的code object所在内存区域也需要有rwx权限

• Map Space

  • Map Object就是之前提到的Hidden Class(Map)

Old generation中GC使用的是Mark-Sweep-Compact算法，但后续利用中不涉及，感兴趣可以看

https://fa1lr4in.com/2021/12/09/%E5%9E%83%E5%9C%BE%E5%9B%9E%E6%94%B6%E7%AE%97%E6%B3%95%E4%B8%8E%E5%AE%9E%E7%8E%B0/

Other

里面是一个Large Object Space，放600KB及以上的object

这些Large Object有以下特点

• 不是通过Heap分配的，而是mmap直接分配的
• 内存位置是固定的，在垃圾回收（GC）过程中，普通Object可能会被复制或移动到新的内存位置以进行整理，而Large Object由于体积庞大，因此它们不参与移动。
• 如果 Large Object Space 中需要存放多个对象，这些内存块会使用链表进行管理

Write Barrier & Remember Set

🤔想象这样一种情况，我们已经知道Old Generation中放的是长期存活的Object(为了方便，后面就称这类object为old-obj)，但如果我们现在触发了GC，需要回收在Young Generation的一个young-obj，而恰好有一个old-obj引用了这个young-obj。

那么为了防止悬挂指针(Dangling Pointer)，也就是young-obj已经被回收了，而那个old-obj的引用指针仍然指向已被清理的内存空间，因此需要更新old-obj的引用指针。

🧠这里可能有个疑问，Old Generation中不都是经过2轮GC存活下来的object吗，怎么还会指向新创建的在Young Generation中的新object，这里其实就是一个跨代引用

跨代引用

在 JavaScript 程序中，运行时可能会修改对象的属性或结构，导致 Old Generation 的对象持有 Young Generation 的引用。例如：

let oldObj = {};
//....some code 导致 oldObj 最终被提升到 Old Generation
let youngObj = { key: 'value' }; // youngObj 位于 Young Generation
oldObj.ref = youngObj; // Old Generation 的对象引用了 Young Generation 的对象

除了回收这个young-obj的情况需要更新对应old-obj的引用指针外，其实只要发生GC，也可能移动这个young-obj(可能是简单的From->To，也可能是发生了”晋升”)，导致改变其实际内存地址。

💡”晋升”🔝是指在Young Generation中的young-obj经历过的GC轮数达到设定的阈值，可以被认为是长期存活的object，因此移入Old Generation

那么针对上面说的这类现象，我们在对Young Generation进行GC回收对象时，还需要访问Old Generation来更新old-obj的引用指针，这似乎违背了这种分代设计的初衷，🤔之所以要分成Young Generation和Old Generation就是为了减少object的扫描次数从而加快GC效率，因此为了解决跨代引用更新的问题，引入了一个叫记录集(Remember Set)的概念。

什么是记录集？可以简单理解为，记录集内记录了所有old-obj指向young-obj的情况，具体实现中记录集内就是一组指向有跨代引用的old-obj的指针。因此我们在对Young Generation进行GC时，可以通过访问记录集来快速修改引用情况，下图是一个更新跨代引用的示例(同时发生了young-obj的”晋升”🔝)

image-20241117175832676

我们也可以用下面的流程图来表示这个过程

graph TD
    A[触发新生代GC] --> B[扫描记录集]
    B --> C[将记录集中的老年代对象作为根对象]
    C --> D[检查老年代对象引用的新生代对象]
    D --> E{目标对象存活状态}

    E -->|存活| F[复制到新生代的To-Space]
    E -->|已晋升| G[更新到老年代]
    E -->|未存活| H[回收目标对象]

    F --> I[更新老年代对象的引用指针]
    H --> I
    G --> I
    I --> J[完成引用关系更新]
    J --> K[回收新生代的未引用对象]

🤓👆🏻那么现在还有一个问题，我们该怎么形成这个记录集🤔，这里就又要引入一个写入屏障(Write Barrier)的概念，在更新对象间的指针时候(发生引用关系变化，比如执行obj.x=...)，就会触发write_barrier，其实现的代码逻辑如下

write_barrier(obj, field, new_obj){
if(obj >= $old_start && new_obj < $old_start && obj.remembered == FALSE){
    $rs[$rs_index] = obj
    $rs_index++
    obj.remembered = TRUE
  }
  *field = new_obj
}

参数 obj 是发出引⽤的对象，obj 内存在要更新的指针，⽽ field 指的就是 obj 内的域，new_obj 是在指针更新后成为引⽤⽬标的对象。

三个判断条件

• 发出引⽤的对象是不是old-obj
• 指针更新后的引⽤的⽬标对象是不是young-obj
• 发出引⽤的对象是否还没有被记录到记录集中

如果这些条件都满⾜，就将old-obj写⼊到记录集⾥，最后*field = new_obj更新指针

💡这里可以发现这个指针更新的操作是一定发生的(在if条件外)，因此有个比较典型的漏洞，在更新指针的时候，错误的消除了Write Barrier，即只更新指针，不检查是否该把old-obj写⼊到记录集⾥（这样就会导致后面发生GC时不更新这个old-obj的引用关系，发生UAF）。

https://bugs.chromium.org/p/chromium/issues/detail?id=791245

其实就是JIT的锅，因为V8中Object还有smi的存在，所以JIT认为smi不用写屏障(因为它就没有property，也不能进行obj.x=...的操作)

let arr = [{}];
var v; // should be var
for (var i = 0; i < 700000; i++) {
    arr[0] = 1;
    v = i + -0;
    arr[0] = v;//更新arr这个obj的引用关系，但是JIT把这里的写屏障消除了
}
print(arr[0] === v) // true
gc();//gc之后arr[0]->v的引用丢失了，原来指的那个v已经被移动了，但没更新arr对v的引用
print(arr[0] === v) // false

0x02 编译优化⏩

JIT概述

参考https://hacks.mozilla.org/2017/02/a-crash-course-in-just-in-time-jit-compilers/ 以类型保护为例，V8中Js code的执行流程图类似下图

graph TD
    A[JavaScript Source Code] --> B[Parser]
    B --> C[Abstract Syntax Tree]
    C --> D[Interpreter Ignition]
    E["Compiler TurboFan(JIT)🌟"]
    D --> F[Bytecode]
    E --> G[Optimized Machine Code]
    D -.-> E
    G -.-> F

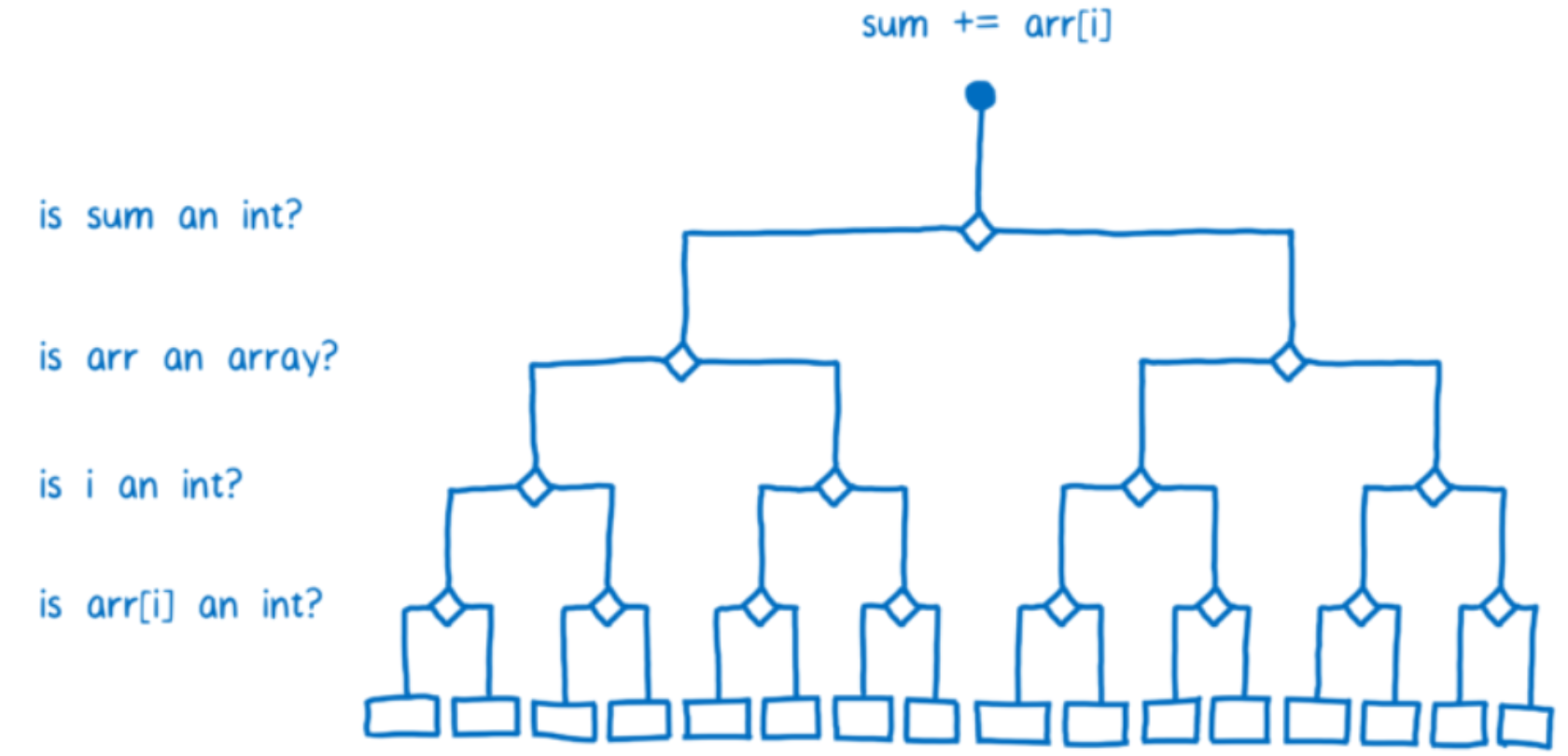

js是动态类型语言，变量只有在运行时才能确定类型，因此需要做很多类型检查(如下图)，JIT会参与其中的优化。

image-20241117175902132

什么时候优化？

当某行代码被重复执行(或执行次数达到一定阈值)后，代码会被传给JIT compiler进行优化。

怎么优化？

JIT会对这些变量的类型做出假设，删除冗余的类型检查，只保留与假设对应的，同时也上了“保险🔒”（类型保护），假设不成立的话就打回到优化前的版本（可能是解释器/其他baseline compiler）

怎么做合理的假设？

与“概率”有关，JIT通过对多次执行的代码的编译结果的存储，来实现对变量类型的合理推测，原文⬇️

The optimizing compiler uses the information the monitor has gathered by watching code execution to make these judgments. If something has been true for all previous passes through a loop, it assumes it will continue to be true.

🤔也许使用循环可能可以“欺骗”JIT做出一些优化，我猜测FuzzJIT(Security’23)的作者灵感也来源于此。

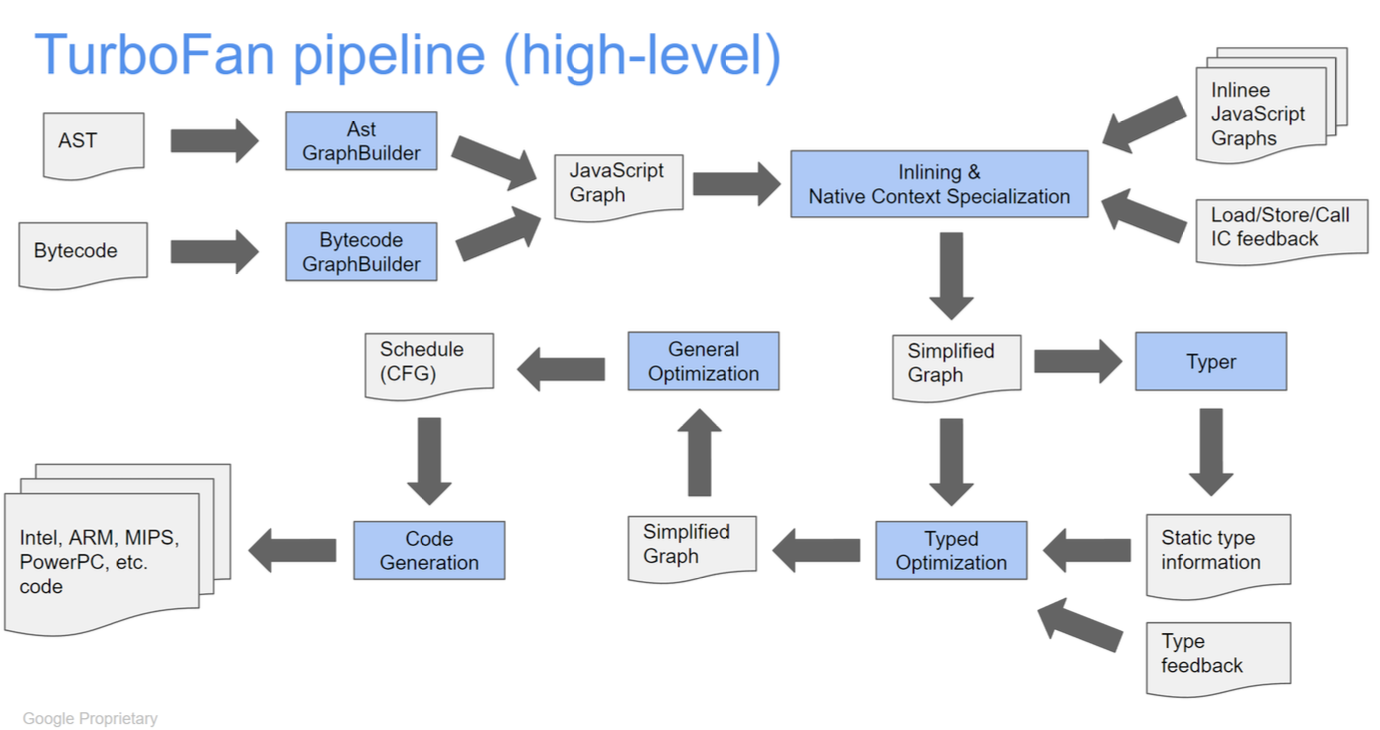

TurboFan Pipeline（V8中的JIT 承担主要的编译优化工作）

如下图

• 首先构造AST、Bytecode，然后inline它们的JavaScript Graph
• 简化得到的Graph，同时进行一个静态的类型分析，包括类型推断等
• 进行类型优化，再简化Graph
• 再进行一些其他优化（比如冗余节点消除、循环不变量外提等）

image-20241117175913086

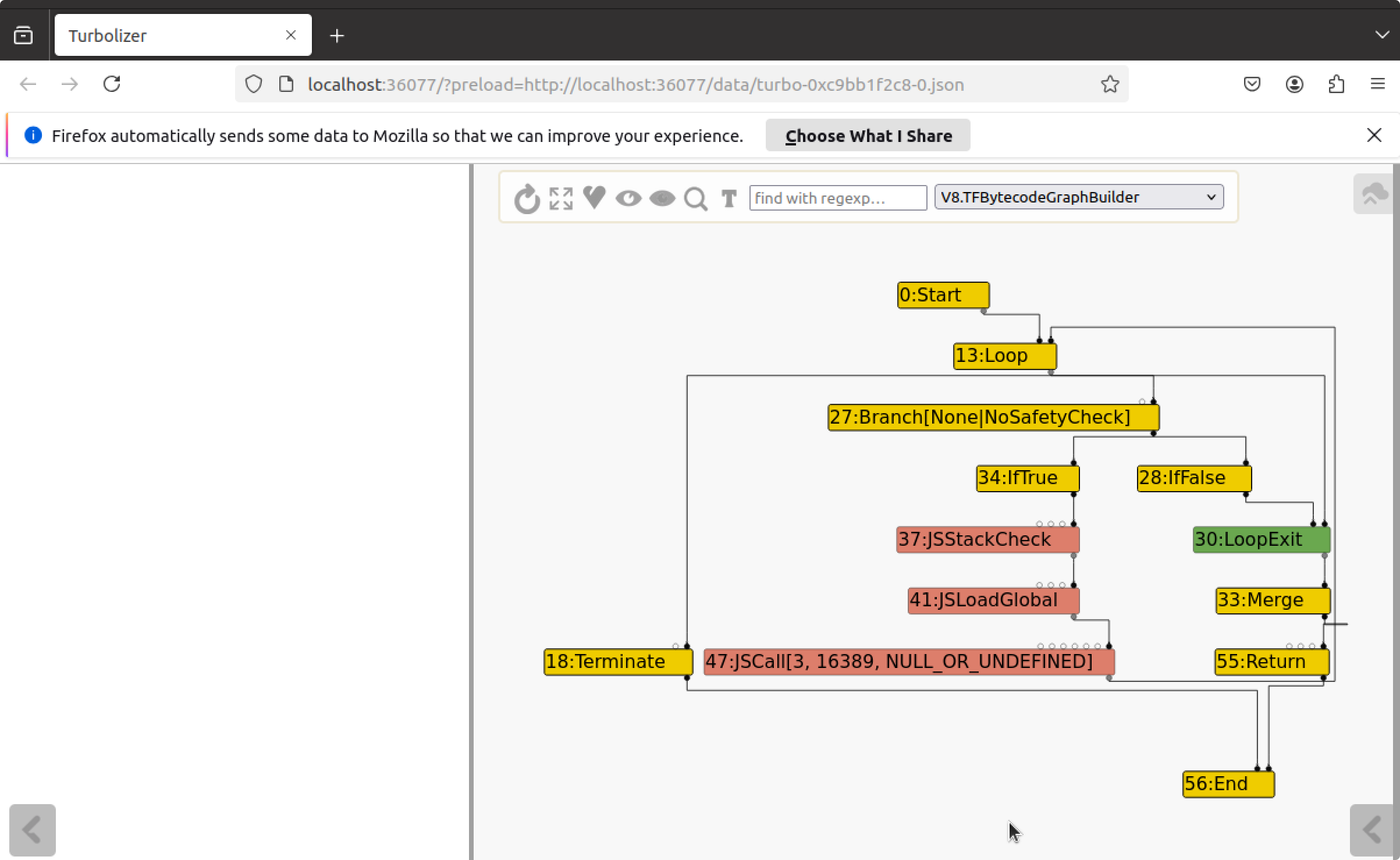

Turbolizer

V8的IR是一种图IR，这个工具可以将其可视化

image-20241117175920222

V8的图IR结合的控制流与数据流，有多种edge

• value edges，比如可以表示函数传参关系，类似数据流分析中DFG的edge

• control edges，类似控制流分析中CFG的edge

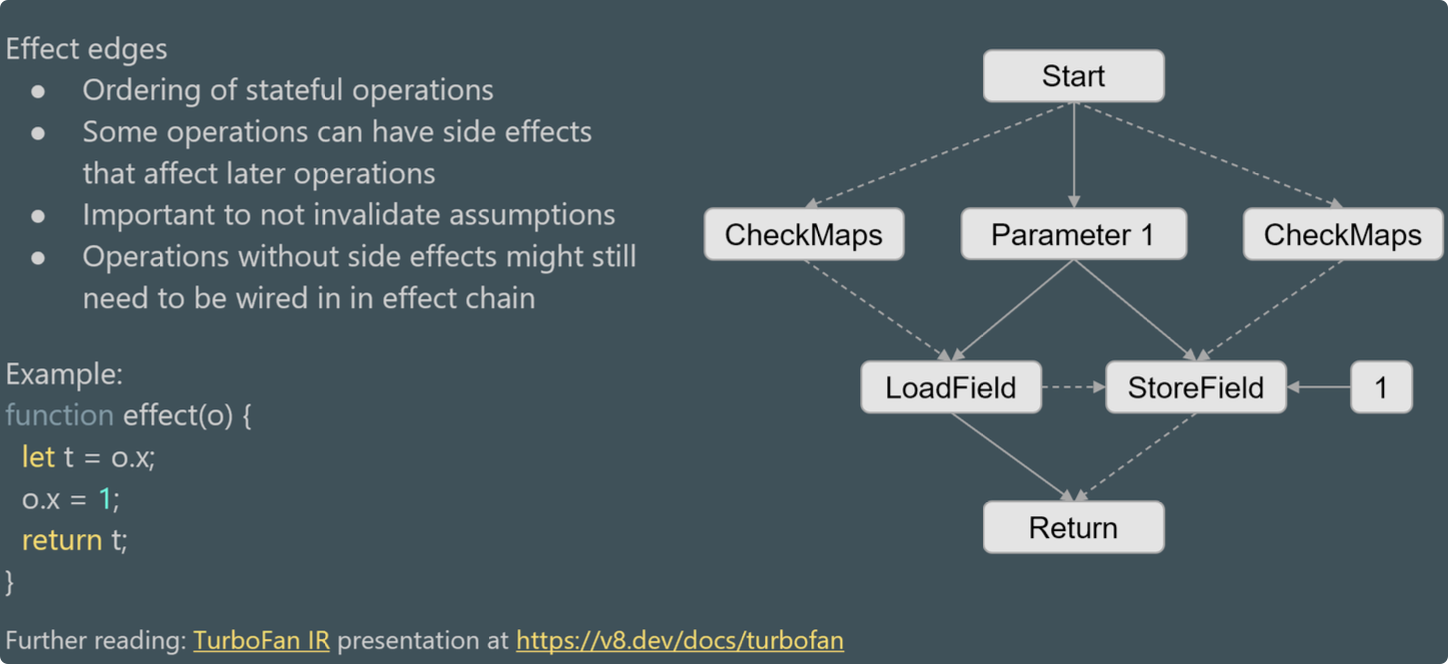

• effect edges比较特殊，表示“副作用”，以下图为例，虚线部分就是之前说的inline Cache，在检查是否可以命中缓存中的Map



  image-20241117175928650

副作用操作（如内存读写）之间可能有依赖关系。Effect Edges 表示这些依赖，帮助编译器识别哪些操作可以重排、哪些不能。
